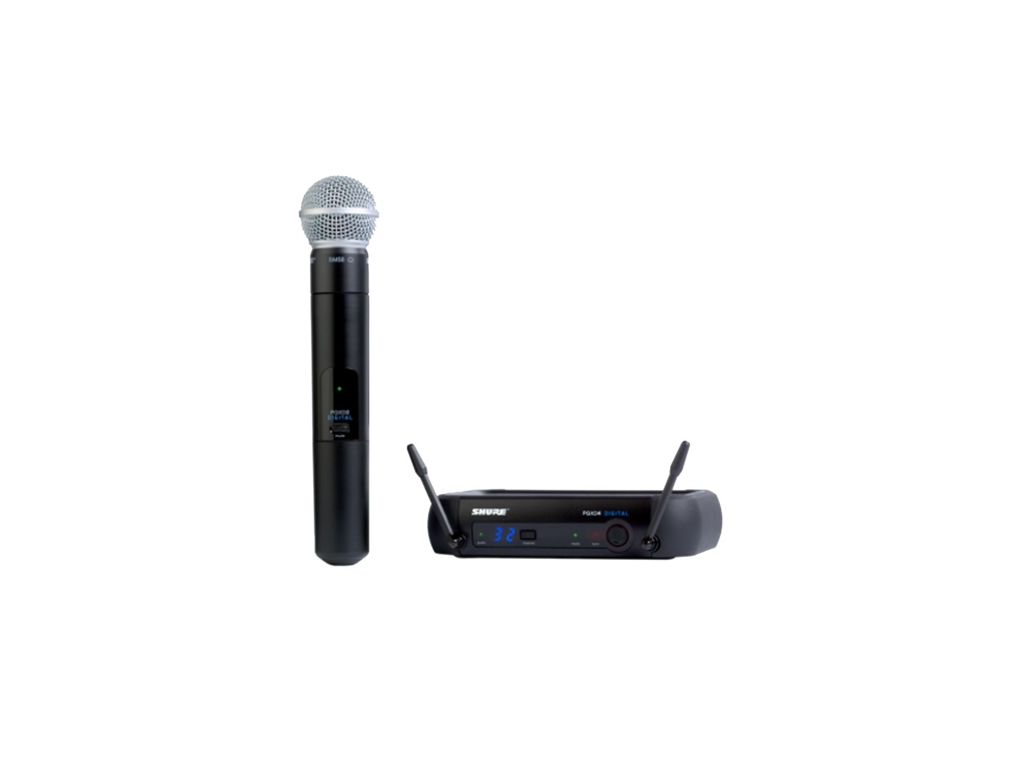

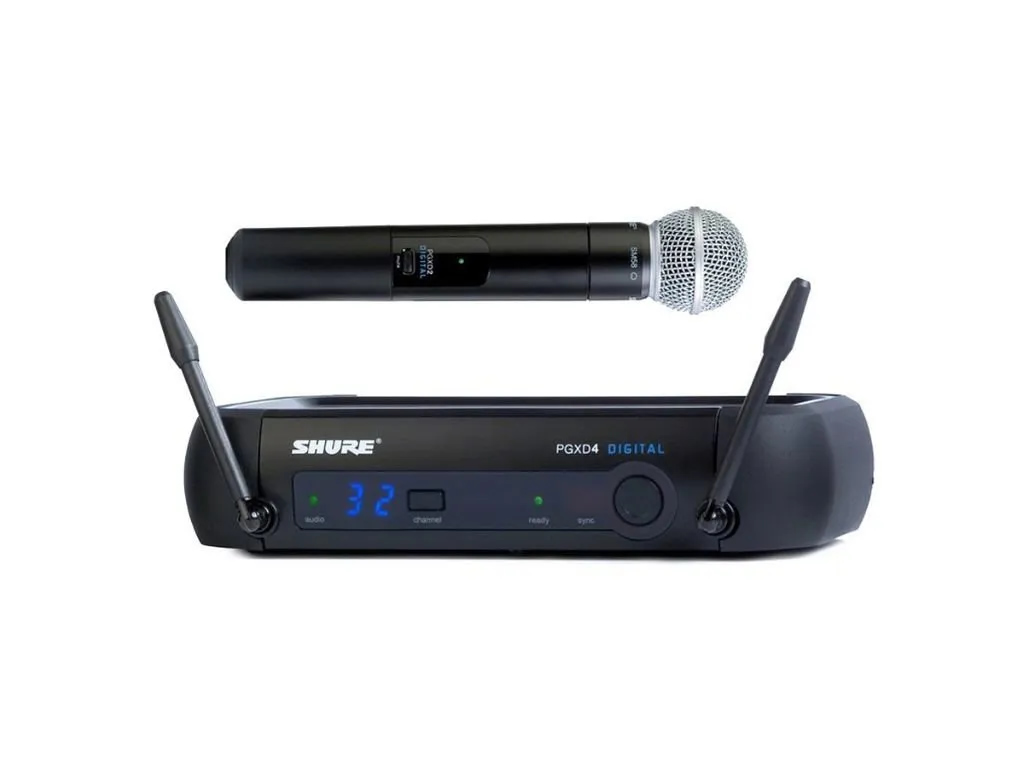

Microfone s/ Fio PGXD24 SM58-X8 da Shure com faixa de ajuste de ganho de 10dB e Resposta da frequência de áudio: 20Hz - 20kHz (Depende do tipo de microfone).

Faixa de trabalho (Linha de vista): 60m (A faixa real de alcance depende da absorção, reflexão e interferência do sinal de RF)
Polaridade de áudio do transmissor: Pressão positiva no diafragma do microfone (Ou tensão positiva aplicada na ponta do plugue de fone WA302) produz uma tensão positiva no pino 2 (Em relação ao pino 3 da saída de baixa impedância) e na ponta da saída de ¼" de alta impedância
Resposta da frequência de áudio: 20Hz - 20kHz (Depende do tipo de microfone)
Distorção harmônica total (Ref. ±33kHz de desvio, 1kHz de tom): Escala dinâmica: >108dB, Ponderação A
Faixa de temperatura de operação: -18°C +50°C

Faixa da Portadora de RF (Varia conforme a região)
X8: 902?928MHz
X8A: 915?928MHz
X8B: 902?907.5MHz, 915?928MHz

Transmissor Manual PGXD2
Faixa de ajuste de ganho: 10dB
Potência de saída de RF: 10mW (Varia conforme a região)
Alojamento: Alça PC/ABS moldada e cuba da pilha
Requisitos de alimentação elétrica: 2 pilhas alcalinas "AA" ou pilhas recarregáveis
Vida útil da bateria: até 9 horas (Alcalina)
Dimensões (D x C): 51,00 x 254,00mm
Peso: 349grs (Sem baterias)

Nível de Entrada de Áudio
+5dBV máximo, em ganho mínimo de ?10dB
?5dBV máximo, em ganho mínimo de 0dB

Receptor sem Fio PGXD4
Sensibilidade: -102dBm @ 10-5 BER
Rejeição de imagem: >70dB, típico
Requisitos de alimentação elétrica: 12?18V DC @ 150mA, alimentado pela fonte de alimentação externa (Ponta positiva)
Alojamento: ABS
Dimensões (A x L x P): 40,00 x 181,00 x 104,00mm
Peso: 289grs

Saída de Áudio
Configuração: Impedância balanceada

Nível de saída de áudio (Ref. ±33kHz de desvio com 1kHz de tom)
Conector XLR: ?2.5dBV (em carga de 3kO)
Conector de 6,35mm (¼"): +10dBV (em carga de 10kO)

Impedância
XLR: 50O
6.35mm (¼"): 50O

Distribuição dos Pinos
XLR: 1=terra, 2=fase, 3=neutro
6,35mm (¼") TRS: Ponta=áudio, Anel=sem áudio, Adaptador=terra
